100% 오일프리에어

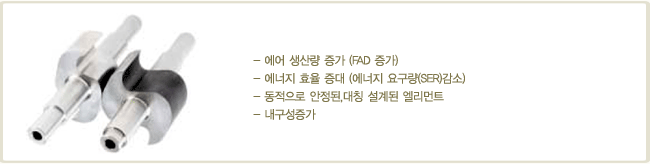

로터
스테인리스 스틸 재질의 대칭형 로터는 긴 수명을 보장하기 위한 완변한 동적 안정성과 최소의 베어링
하중을 보장합니다.
축방향 흡-배기 포트
입-축구 포트의 축방향 대칭 구조와 직결 로터는 엘리먼트에 걸리는 축방향 하중을 피하게 함으로써
엘리먼트 수명을 연장시킨다.
공냉식(air-cooled)설계
공동 치형(hollow cast feeth)엘리먼트 효과적으로 열을 확신시켜 복잡한 구조의 수냉 시스템을
불필요하게 만들었습니다.
이에 신뢰성의 극대화를 이루었습니다.
이음새(실링)
두개의 독립된 오일/에어 이음새는 중립 공간에 의해 분리되있기 때문에 오일 침투로 부터 압축실을 보호해줍니다.

성능이 입증된 2단 투스압축엘리멘트

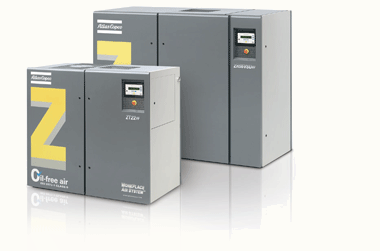

방음형 패키지 설계
전폐형,고효율모터(SIEMENS) 사용
전자식 수분트랩내장
압력조절 CONTROLER에서 버튼으로 쉽게조절
FF TYPE (냉동식 드라이어 내장형) 선택사양
50and 60hz
Compressor
type

Max.working pressure Capacity FAD* Installed Motor power Noise level**
Weight
without dryer***
Integrated dryer available
bar(e) psig I/S ㎥/min cfm kW hp dB(A) kg lbs
* Air cooled only
ZT15 7.5 109 37.6 2.3 80 15 20 65 1060 2337 ID
8.6 125 34.9 2.1 74
10 145 29.9 1.8 63
ZT 18 7.5 109 48.0 2.9 102 18 24 67 1080 2381 ID/IMD
8.6 125 45.7 2.7 97
10 145 37.2 2.2 79
ZT22 7.5 109 59.0 3.5 125 22 30 69 1086 2394 ID/IMD
8.6 125 53.2 3.2 113
10 145 45.0 2.7 95
* Air-(ZT)And water - colled(ZR)
ZR/ZT 30 7.5 109 78.7 4.7 167 30 40 63 1432 3157 ID/IMD
8.6 125 73.7 4.4 156
ZR/ZT 37 7.5 109 96.5 5.8 204 37 50 65 1432 3157 ID/IMD
8.6 125 92.1 5.5 195
ZR/ZT 45 7.5 109 114.4 6.9 243 45 60 67 1432 3157 ID/IMD
8.6 125 108.9 6.5 231
ZT 22VSD 10 109 20.1-55.3 1.2-3.31 9.4-26 22 30 69 1120 2469 ID
ZR/ZT 37VSD 8.6 125 40.5-99.2 2.4-6.0 86-210 37 50 68 1432 3157 ID/IMD
ZR/ZT 50VSD 8.6 125 41.3-142.5 2.4-8.4 86-300 55 67 68

(1) 장비의 성능은 ISO 1217,Ed3,Annex C-1996에 의거하여 측정됩니다.
Dimensions(mm)
  Length Width Height
ZT 15-22 1760 1026 1621
ZR/ZT 30-45 2005 1026 1880
ZT 22VSD 2195 1026 1621
ZR/ZT 37-55VSD 2440 1026 1880
Reference conditions:
- absolute inlet pressure 1 bar (14.5 psi)
- intake air temperaure 20℃ (68℉)
At the following pressures:
- 7 bar for working condition for max.pressure 7.5 bar
- 8 bar for working condition for max.pressure 8.6 bar
(2)소음도는 Pneurop/Cagi PN8NTC2에 의거하여 측정되면 오차는
3db(A)입니다
(3)내장형 드라이어 시스템은 중량이 늘어납니다.
(4)ZT 공냉식 컴프레서는 약 3db(A)소음이 증가합니다.
